Ano ang Neodymium Magnet Motor at Paano Ito Gumagana?

Ang neodymium magnet motor ay isang de-koryenteng motor kung saan ang rotor's magnetic field ay ginawa ng sintered neodymium-iron-boron permanent magnets sa halip na sa pamamagitan ng electromagnets, at ang pag-ikot ay nakakamit sa pamamagitan ng elektronikong pag-commutate ng stator windings upang lumikha ng umiikot na electromagnetic field na sinusundan ng rotor sa tumpak na pag-synchronism. Ang pangunahing prinsipyo ng pagpapatakbo ay nagsasangkot ng pakikipag-ugnayan sa pagitan ng umiikot na magnetic field na nabuo ng mga stator coils at ang mga nakapirming magnetic pole na naka-embed sa rotor. Pinili ang mga neodymium magnet dahil nagtataglay ang mga ito ng pinakamataas na magnetic remanence (Br) at coercivity (Hc) ng anumang komersyal na magagamit na permanenteng materyal na magnet. Ang isang tipikal na N52-grade neodymium magnet ay nagpapakita ng remanence ng humigit-kumulang 1.44 hanggang 1.48 tesla at isang intrinsic coercivity na lumalampas 11,000 oersted . Kapag ang mga magnet na ito ay nakaayos sa isang Halbach array o isang conventional surface-mounted configuration sa rotor, gumagawa sila ng matinding, stable magnetic flux na nakikipag-ugnayan sa mga alternating pole ng stator. Ang motor controller, na tumatanggap ng feedback sa posisyon mula sa mga Hall effect sensor o isang solver, ay nagpapasigla sa mga stator phase sa isang maingat na nakatakdang pagkakasunod-sunod na nagpapanatili ng pinakamainam na anggulo ng torque sa pagitan ng mga field ng stator at rotor. Dahil ang mga rotor magnet ay gumagawa ng kanilang sariling pagkilos ng bagay, walang magnetizing current ang kailangang ibigay sa rotor, at ang tanging pagkalugi ay nangyayari sa stator windings, magnetic steel laminations, at mga bearings. Ang eleganteng prinsipyo ng pagpapatakbo na ito ang nagbibigay-daan sa a neodymium magnet motor upang maghatid ng mas maraming mekanikal na kapangyarihan sa bawat yunit ng electrical input kaysa sa anumang iba pang komersyal na mabubuhay na topology ng motor.

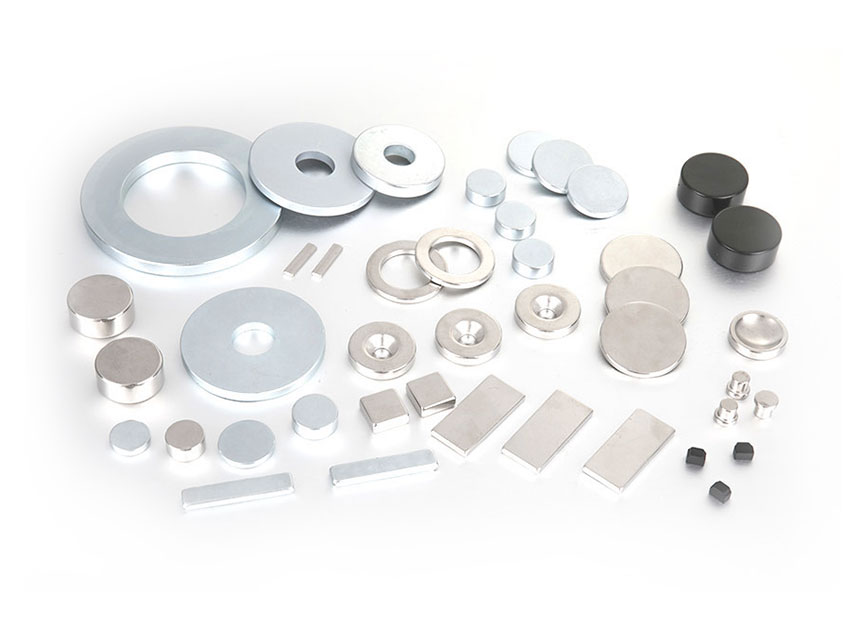

Ang Material Science sa Likod ng Neodymium Permanent Magnets

Ang pagganap ng isang neodymium magnet na motor ay direktang maiuugnay sa mga pambihirang magnetic na katangian ng neodymium-iron-boron compound, na natuklasan noong 1984 at mula noon ay naging pinakamatibay na permanenteng magnet na materyal na magagamit sa anumang presyo. Ang mga pangunahing magnetic metric na nagpapakilala sa mga NdFeB magnet mula sa kanilang mga nauna—ferrite (ceramic) magnet at samarium-cobalt magnets—ay naka-summarize sa ibaba:

• Pinakamataas na produkto ng enerhiya (BHmax): Nakakamit ng mga neodymium magnet ang mga halaga ng BHmax na 30 hanggang 52 MGOe , kumpara sa 1 hanggang 5 MGOe lamang para sa ferrite magnet at 15 hanggang 30 MGOe para sa samarium-cobalt. Nangangahulugan ito na ang isang neodymium rotor ay maaaring makabuo ng parehong magnetic flux bilang isang ferrite rotor na pisikal na apat hanggang sampung beses na mas malaki, na nagbibigay-daan sa mga kapansin-pansing pagbawas sa laki at bigat ng motor na nagpapakita ng modernong neodymium magnet motor mga disenyo.
• Magnetic remanence (Br): Ang N52-grade NdFeB ay nagpapanatili ng flux density na 1.44 hanggang 1.48 tesla pagkatapos ng magnetization. Ang cross-sectional area ng magnet material na kinakailangan upang makamit ang isang partikular na air-gap flux density ay inversely proportional sa remanence, kaya ang mga high-Br magnet ay nagbibigay-daan sa mas makitid, mas magaan na rotor.
• Intrinsic coercivity (Hci): Ang mga high-coercivity na grado na idinisenyo para sa mga application ng motor, na kadalasang nakatalaga sa isang "H" na suffix gaya ng N45SH o N48UH, ay maaaring labanan ang demagnetization mula sa stator field at mula sa mataas na temperatura hanggang sa 150 hanggang 220 degrees Celsius . Ayon sa pananaliksik na inilathala sa Journal ng Applied Physics , ang pagdaragdag ng dysprosium o terbium sa mga hangganan ng butil ng NdFeB ay nagpapataas ng coercivity sa pamamagitan ng pag-pin sa mga magnetic domain wall, kahit na sa halaga ng isang katamtamang pagbawas sa remanence.

Isang kritikal na pagsasaalang-alang sa neodymium magnet motor Ang disenyo ay ang koepisyent ng temperatura ng mga magnet. Bumababa ang remanence ng NdFeB sa tinatayang rate 0.10% hanggang 0.12% bawat degree Celsius ng pagtaas ng temperatura, at ang coercivity ay bumaba nang mas matindi. Sa 120 degrees Celsius, ang isang karaniwang N-grade magnet ay maaaring mawalan ng 20% ​​hanggang 30% ng room-temperature coercivity nito. Ito ang dahilan kung bakit pinipili ng mga tagagawa ng motor ang mga marka ng mataas na temperatura at maingat na imodelo ang thermal behavior ng rotor upang matiyak na mananatili ang mga magnet sa loob ng kanilang ligtas na operating window sa buong saklaw ng bilis at pagkarga.

Paghahambing ng Neodymium Magnet Motors sa Iba Pang Teknolohiya ng Motor

Kapag sinusuri ng mga inhinyero ang isang neodymium magnet motor laban sa isang induction motor, isang switched reluctance motor, o isang ferrite permanent magnet motor, ang neodymium na disenyo ay patuloy na naghahatid ng superyor na densidad at kahusayan ng kuryente, kahit na sa mas mataas na halaga ng materyal at may mga implikasyon sa supply chain na nauugnay sa produksyon ng rare earth element. Ang talahanayan sa ibaba ay nagbibigay ng isang quantitative na paghahambing ng mga pangunahing parameter ng pagganap na nakakaimpluwensya sa pagpili ng teknolohiya ng motor para sa traksyon at mga pang-industriyang aplikasyon.

Saan Ginagamit Ngayon ang Neodymium Magnet Motors?

Ang neodymium magnet motor ay naging nangingibabaw na teknolohiya ng pagpapaandar sa industriya ng de-kuryenteng sasakyan, ang ginustong pagpipilian para sa mga high-performance na pang-industriyang servo system, at isang nagpapagana na bahagi sa electrification ng sasakyang panghimpapawid at mga sasakyang pandagat. Ang mga partikular na sektor kung saan ang mga motor na ito ay gumagawa ng pinakamalaking epekto ay kinabibilangan ng:

• Mga de-koryenteng sasakyang pang-traksyon na motor: Ang karamihan ng mga bateryang de-kuryenteng sasakyan at plug-in na hybrid na sasakyan na ibinebenta sa buong mundo ay gumagamit ng a neodymium magnet motor bilang kanilang pangunahing unit ng drive. Ang isang karaniwang pampasaherong EV traction motor ay naglalaman ng pagitan 1.0 at 2.5 kilo ng mga neodymium magnet, na may eksaktong halaga depende sa rating ng kapangyarihan ng motor at sa partikular na topology ng rotor. Ayon sa isang pagsusuri sa merkado noong 2023 ng Adamas Intelligence, ang pandaigdigang sektor ng de-koryenteng sasakyan ay kumonsumo ng humigit-kumulang 20,000 tonelada ng neodymium-iron-boron magnets sa 2022, isang figure na inaasahang hihigit sa doble sa 2030 habang bumibilis ang produksyon ng EV. Ang NEDC o WLTP driving range ng isang modernong EV ay direktang naiimpluwensyahan ng kahusayan ng motor: ang bawat porsyentong punto ng pagkamit ng kahusayan ay isinasalin sa humigit-kumulang 2% hanggang 3% karagdagang hanay mula sa parehong kapasidad ng baterya, kaya naman ang mga automaker ay namumuhunan nang malaki sa pag-optimize ng kanilang mga permanenteng magnet na disenyo ng motor.
• Industrial automation at robotics: Ang mga high-precision na servo motor na naglalagay ng mga robotic arm, CNC machine tool axes, at semiconductor manufacturing equipment na halos lahat ay gumagamit ng neodymium rotors. Ang mataas na torque-to-inersia ratio ng a neodymium magnet motor nagbibigay-daan sa mga rate ng acceleration ng 10,000 rebolusyon kada minuto bawat segundo o higit pa, na nagpapahintulot sa isang pick-and-place na robot na kumpletuhin ang isang cycle sa isang fraction ng isang segundo. Ang zero-backlash, high-stiffness na tugon ng mga motor na ito ay mahalaga para sa katumpakan ng pagpoposisyon ng sub-micron na kinakailangan sa mga wafer stepper at optical alignment system.
• Mga generator ng wind turbine: Ang direct-drive na permanenteng magnet generators para sa multi-megawatt wind turbine ay nag-aalis ng gearbox, na siyang pinaka-masinsinang maintenance at madaling mabigo na bahagi sa isang conventional wind turbine. Ang isang 6-megawatt direct-drive na offshore wind generator ay maaaring maglaman ng higit 600 kilo ng mga neodymium magnet na nakaayos sa isang malaking diameter na rotor na umiikot sa parehong mababang bilis ng mga blades ng turbine. Ang kahusayang natamo mula sa pag-alis ng gearbox ay nawawala nang higit pa sa kabayaran para sa mas mataas na halaga ng magnet sa 25-taong disenyo ng buhay ng turbine.
• Aerospace at depensa: Ang mas-electric aircraft initiative at umuusbong na electric vertical takeoff and landing (eVTOL) urban air mobility vehicles ay humihiling ng mga motor na may pinakamataas na posibleng power-to-weight ratio. A neodymium magnet motor na idinisenyo para sa mga aplikasyon ng aerospace ay maaaring makamit ang isang tuluy-tuloy na densidad ng kapangyarihan na lumampas 5 kilowatts bawat kilo , na halos doble kaysa sa isang induction motor ng katumbas na rating ng kapangyarihan. Ang pagtitipid sa timbang na ito ay pinakamahalaga sa isang sasakyang panghimpapawid, kung saan ang bawat kilo ng masa ng motor ay binabawasan ang kapasidad o saklaw ng kargamento.
• Consumer electronics at mga gamit sa bahay: Ang mga brushless DC na motor sa mga cordless vacuum cleaner, hair dryer, computer cooling fan, at drone propulsion system ay nakadepende lahat sa mga miniature na neodymium magnet upang maihatid ang kinakailangang torque mula sa isang sobrang compact na form factor. Ang isang high-end na cordless vacuum na motor ay umiikot 100,000 rpm at akma sa palad, isang tagumpay na posible lamang dahil sa density ng flux na ibinigay ng neodymium rotor.

Paggawa ng Neodymium Magnet Motor: Mga Pangunahing Hakbang sa Proseso

Ang paggawa ng isang high-performance na neodymium magnet na motor ay nangangailangan ng tumpak na pagsasama ng mga sintered magnet block sa rotor lamination stack, na sinusundan ng magnetization, dynamic na pagbabalanse, at mahigpit na end-of-line na pagsubok upang ma-verify ang kahusayan at thermal performance. Ang mga kritikal na yugto ng pagmamanupaktura ay ang mga sumusunod:

1. Stator core assembly: Ang thin-gauge electrical steel lamination, karaniwang 0.20 hanggang 0.35 millimeters ang kapal, ay sinuntok o laser-cut, isinalansan, at hinangin o ikinakabit. Ang mga puwang ng stator ay insulated, at ang mga pre-formed copper coils ay ipinapasok gamit ang mga automated winding machine. Para sa mga high-power-density traction motors, ang mga windings ng hairpin na gawa sa rectangular copper wire ay lalong ginagamit dahil nakakakuha sila ng mas mataas na slot fill factor—hanggang sa 70% hanggang 75% kumpara sa 45% hanggang 55% para sa round-wire windings—na nagpapababa ng resistensya at nagpapaganda ng paglamig.
2. Pagpasok ng rotor magnet: Ang mga bloke ng neodymium magnet, na ginawang makina sa tumpak na mga sukat at pinahiran ng nickel, epoxy, o aluminyo upang maiwasan ang kaagnasan, ay ipinasok sa mga puwang sa rotor lamination stack. Sa interior permanent magnet (IPM) na mga disenyo, ang mga magnet ay nakabaon sa hugis-V o delta-shaped na mga cavity na lumilikha ng magnetic reluctance torque bilang karagdagan sa permanenteng magnet torque. Maaaring i-secure ang mga magnet gamit ang high-temperature na epoxy, kevlar wrapping, o isang retaining sleeve depende sa bilis ng ibabaw ng rotor.
3. Magnetization: Kapag na-assemble, ang rotor ay inilalagay sa isang high-field magnetizing fixture na bumubuo ng pulsed magnetic field na lampas sa 30,000 oersted , saturating ang neodymium na materyal sa nais na pattern ng poste. Ang in-situ magnetization ng fully assembled motor ay karaniwan din, dahil inaalis nito ang paghawak ng malakas na magnetized rotors sa panahon ng assembly.
4. Dynamic na pagbabalanse: Dahil ang rotor ng a neodymium magnet motor madalas na gumagana sa bilis na lampas sa 15,000 rpm sa mga EV application, dapat itong balanse sa isang napakahigpit na grado, karaniwang G2.5 o G1.0 bawat ISO 1940-1. Ang mga puwersa ng kawalan ng balanse ay tumataas sa parisukat ng bilis ng pag-ikot, kaya kahit ilang gramo-milimetro ng natitirang kawalan ng balanse ay maaaring makabuo ng hindi katanggap-tanggap na panginginig ng boses at pagkarga ng mga pagkarga sa pinakamataas na bilis.
5. Panghuling pagpupulong at pagsubok: Ang stator at rotor ay pinagsama, ang mga bearings ay nakaupo, at ang mga dulo na kalasag ay sinigurado. Ang bawat production motor ay sumasailalim sa isang serye ng mga automated na pagsubok, kabilang ang winding resistance, insulation resistance, back-EMF waveform analysis, walang load current, at full-load na efficiency mapping. A neodymium magnet motor na nakalaan para sa automotive traction ay dapat ding pumasa sa thermal shock cycling at vibration test na gayahin ang 15 taon ng on-vehicle service.

Mga Hamon at Pagpapaunlad sa Hinaharap sa Neodymium Magnet Motor Technology

Sa kabila ng kanilang mga bentahe sa pagganap, ang mga neodymium magnet na motor ay nahaharap sa tatlong mahahalagang hamon: rare earth supply chain concentration, price volatility, at ang panganib ng permanenteng demagnetization sa mataas na temperatura. Ang mga bihirang elemento ng lupa na neodymium, praseodymium, dysprosium, at terbium ay mina at pinoproseso nang nakararami sa iisang heyograpikong rehiyon, at ang paghihiwalay ng mga kemikal na katulad na elementong ito ay nangangailangan ng environmentally intensive solvent extraction. Bilang tugon, ang mga taga-disenyo ng motor ay nagpapatuloy ng dalawang pantulong na estratehiya. Ang una ay ang grain boundary diffusion technology, na naglalapat ng manipis na layer ng dysprosium o terbium sa mga ibabaw lamang ng mga butil ng neodymium sa loob ng magnet, na binabawasan ang mabigat na pagkonsumo ng bihirang lupa sa pamamagitan ng 30% hanggang 50% habang nakakamit ang katumbas na coercivity. Ang pangalawa ay ang pagbuo ng rare-earth-free o rare-earth-reduced motor topologies na gumagamit ng ferrite magnets o switched reluctance principles para sa mga application kung saan ang absolute maximum power density ay hindi ang pangunahing kinakailangan. Ang pananaliksik na inilathala ng Oak Ridge National Laboratory ay nagpakita na ang isang ferrite-based synchronous reluctance motor ay maaaring makamit 85% hanggang 90% ng density ng kapangyarihan ng isang katumbas na neodymium na motor sa makabuluhang mas mababang halaga, kahit na ang agwat ng kahusayan ay lumalawak sa mataas na antas ng torque. Ang kinabukasan ng neodymium magnet motor malamang na magsasangkot ng bifurcation: high-performance, high-cost NdFeB motors para sa mga premium na EV, aircraft, at precision servos, at mga alternatibong teknolohiya ng motor na mas mura para sa mga application na sensitibo sa presyo kung saan ang dagdag na ilang porsyento ng kahusayan ay hindi nagbibigay-katwiran sa gastos ng magnet.

Mga Madalas Itanong Tungkol sa Neodymium Magnet Motors

Maaari bang mawala ang magnetismo ng isang neodymium magnet motor sa paglipas ng panahon?

Sa ilalim ng normal na mga kondisyon ng pagpapatakbo sa loob ng tinukoy na hanay ng temperatura, a neodymium magnet motor Pinapanatili ang magnetization nito sa loob ng mga dekada. Ang coercivity ng maayos na napiling mga grado ay sapat upang labanan ang demagnetization mula sa stator field at mula sa vibration. Gayunpaman, ang matagal na pagkakalantad sa mga temperatura na mas mataas sa maximum na limitasyon sa pagpapatakbo ng magnet—karaniwang 150 hanggang 180 degrees Celsius para sa mataas na temperatura—ay maaaring magdulot ng bahagyang at permanenteng pagkawala ng magnetism. Ito ang dahilan kung bakit ang pamamahala ng thermal ng motor at ang pagpili ng tamang grado ng magnet para sa inaasahang temperatura ng hot-spot ay mahahalagang pagsasaalang-alang sa disenyo.

Ano ang mangyayari sa isang neodymium magnet na motor sa pagtatapos ng buhay nito?

Ang mga neodymium magnet sa loob ng motor ay maaaring mabawi sa pamamagitan ng isang proseso ng pag-recycle na kinabibilangan ng pag-demagnetize ng rotor, pag-alis ng mga magnet, at alinman sa muling paggamit sa mga ito nang direkta sa isang bagong motor o muling pagproseso ng mga ito sa bagong magnet powder. Ang European Union's Sustainable Critical Raw Materials Act at katulad na batas sa ibang mga rehiyon ay nagtutulak ng pamumuhunan sa magnet recycling infrastructure. Ang kasalukuyang mga ruta ng hydrometallurgical at pyrometallurgical recycling ay maaaring mabawi ang higit sa 90% ng mga nakapaloob na rare earth elements, kahit na ang halaga ng recycling ay nananatiling mapagkumpitensya lamang kapag ang mga presyo ng neodymium oxide ay tumaas.

Paano nag-iiba ang kahusayan ng isang neodymium magnet motor sa pagkarga?

A neodymium magnet motor nagpapanatili ng medyo patag na kurba ng kahusayan sa malawak na hanay ng pagkarga, karaniwang nananatili sa itaas ng 90% mula 25% hanggang 120% ng na-rate na pagkarga. Kabaligtaran ito ng mga induction motor, na ang kahusayan ay bumaba nang malaki sa magaan na pagkarga dahil ang magnetizing current ay nananatiling pare-pareho anuman ang output torque. Ang malawak na high-efficiency window ay isa sa mga dahilan kung bakit ang mga neodymium na motor ay pinapaboran para sa mga de-kuryenteng sasakyan na umaandar sa malawak na bilis at torque na sobre sa panahon ng pagmamaneho sa lungsod.

Posible bang bumuo ng isang neodymium magnet na motor na walang mabibigat na elemento ng bihirang lupa?

Oo, heavy-rare-earth-free neodymium magnet motor ang mga disenyo ay nasa produksyon na para sa mga aplikasyon kung saan ang peak operating temperature ay nananatiling mababa sa humigit-kumulang 120 degrees Celsius. Gumagamit ang mga motor na ito ng mga magnet na neodymium-iron-boron na may sobrang pinong laki ng butil, karaniwang mas mababa sa 2 micron, na nagpapataas ng coercivity sa pamamagitan ng pag-pin sa hangganan ng butil nang hindi nangangailangan ng dysprosium o terbium. Para sa mga motor na may mas mataas na temperatura, ang teknolohiya ng diffusion ng hangganan ng butil ay naglalapat ng manipis na shell na mayaman sa dysprosium sa paligid ng bawat butil ng magnet, na nakakakuha ng mataas na coercivity na may kabuuang heavy rare earth na nilalaman na mas mababa sa 1% ayon sa timbang.

Ang neodymium magnet motor ay kumakatawan sa isang tunay na hakbang na pagbabago sa electromechanical energy conversion, na naghahatid ng pinakamataas na torque density at kahusayan ng anumang komersyal na magagamit na teknolohiya ng motor. Ang malawakang paggamit nito sa mga de-koryenteng sasakyan, industriyal na automation, renewable energy, at aerospace na sektor ay direktang bunga ng walang kaparis na magnetic performance ng neodymium-iron-boron permanent magnets. Bagama't ang mga alalahanin sa mga rare earth supply chain at cost volatility ay patuloy na nag-uudyok sa pananaliksik sa mga alternatibong topologies ng motor, ang masusukat na pagtitipid sa enerhiya at pagbabawas ng carbon emission na pinagana ng mga motor na ito ay nagsisiguro na ang mga ito ay mananatiling pundasyon ng pandaigdigang pagsusumikap sa electrification para sa mga darating na dekada.
