Ano ang humaharang sa mga Magnetic Field? Isang Kumpletong Gabay sa Magnetic Shielding

Ang mga ferromagnetic na materyales — tulad ng mu-metal, malambot na bakal, at de-koryenteng bakal — ay ang pinakamabisang materyales na humaharang sa mga magnetic field. Gumagana ang mga materyales na ito sa pamamagitan ng pag-redirect ng magnetic flux sa kanilang sarili sa halip na payagan itong dumaan sa isang protektadong lugar. Eksaktong ipinapaliwanag ng artikulong ito kung paano gumagana ang magnetic shielding, kung aling mga materyales ang pinakamahusay na gumaganap, kapag kailangan ang iba't ibang diskarte, at sinasagot ang mga pinakakaraniwang tanong ng mga tao tungkol sa pagharang sa mga magnetic field.

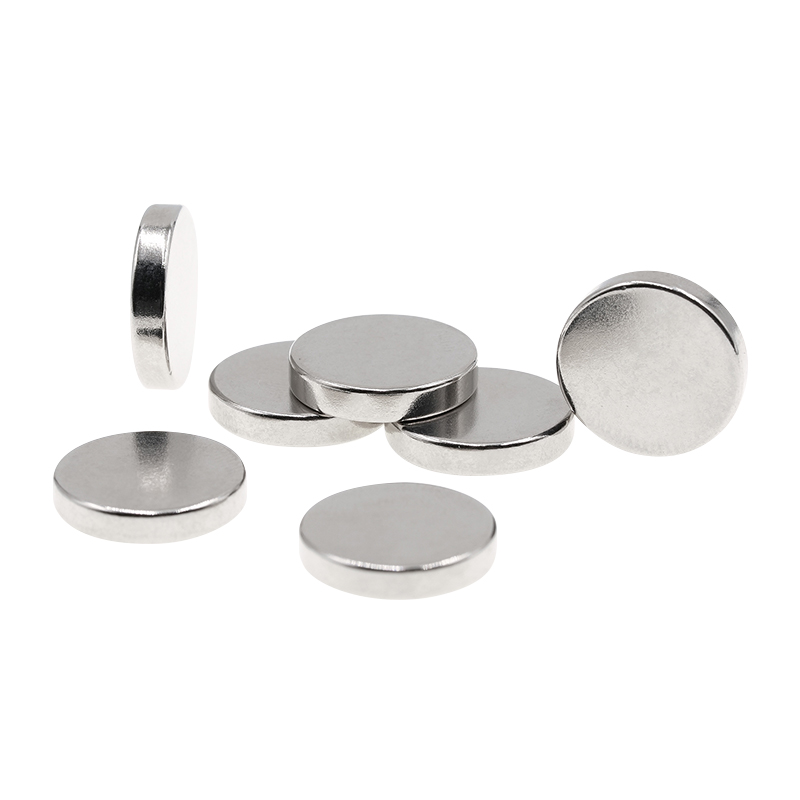

I-click upang bisitahin ang aming mga produkto: Sintered NdFeB Magnet

Paano Gumagana ang Magnetic Shielding

Ang mga magnetic field ay hindi basta-basta ma-"block" kung paanong ang liwanag ay hinaharangan ng isang opaque na ibabaw. Sa halip, gumagana ang magnetic shielding sa pamamagitan ng pagbibigay ng low-resistance path — kilala bilang a mababang magnetic reluctance path — na naglilihis sa mga linya ng field palayo sa protektadong rehiyon. Ang materyal ng kalasag ay sumisipsip at nagre-redirect ng pagkilos ng bagay, na binabawasan ang lakas ng field sa loob o sa likod ng kalasag.

Ang pagiging epektibo ng isang shielding material ay nasusukat sa pamamagitan nito magnetic permeability — gaano kadali pinapayagan ng materyal na dumaan dito ang mga linya ng magnetic field. Kung mas mataas ang permeability, mas mahusay itong umaakit at nagda-channel ng magnetic flux, at samakatuwid ay mas mahusay itong pinangangalagaan.

Ang dalawang pangunahing magkakaibang uri ng magnetic field ay nangangailangan ng magkakaibang mga diskarte sa pagprotekta:

• Static (DC) magnetic field — ginawa ng mga permanenteng magnet at geomagnetic field ng Earth. Pinakamahusay na protektado ng mga high-permeability na ferromagnetic na metal.
• Alternating (AC) electromagnetic field (EMF) — ginawa ng mga linya ng kuryente, motor, at electronics. Mangangailangan ng mga conductive na materyales na bumubuo ng eddy currents upang salungatin ang nagbabagong larangan.

Mga Materyales na Bina-block ang Magnetic Field

1. Mu-Metal (Nickel-Iron Alloy)

Mu-metal ay malawak na itinuturing bilang ang pinakamahusay na materyal para sa pagharang ng mga static na magnetic field . Ito ay isang malambot na magnetic alloy na binubuo ng humigit-kumulang 77% nickel, 15% iron, at mga bakas na halaga ng tanso at molibdenum. Ang relatibong permeability nito ay maaaring lumampas sa 100,000 — ibig sabihin, ito ay nagdadala ng magnetic flux nang hanggang 100,000 beses na mas madali kaysa sa libreng espasyo.

Ginagamit ang mu-metal sa mga sensitibong elektronikong kagamitan, mga MRI machine, mga instrumentong pang-agham, at mga audio transformer. Gayunpaman, ito ay mahal at dapat na maingat na annealed (heat treated) pagkatapos mabuo, dahil ang mekanikal na stress ay binabawasan ang pagkamatagusin nito. Ito ay medyo manipis at magaan din, na ginagawang praktikal para sa paglalagay ng mga sensitibong bahagi.

2. Malambot na Bakal at Mababang-Carbon na Bakal

Ang malambot na bakal at mababang-carbon na bakal ay ang pinaka-cost-effective na ferromagnetic shielding na materyales. Sa mga relatibong permeabilities sa hanay na 1,000–5,000, hindi sila tumutugma sa mu-metal, ngunit ang mga ito ay mas mura at mekanikal na matatag. Karaniwang ginagamit ang mga ito sa mga transformer, motor housing, at industrial shielding enclosure.

Ang kapal ng kalasag ay mahalaga: ang mas makapal na malambot na bakal ay nagbibigay ng mas malakas na pagpapalambing. Ang mga bakal na enclosure ay kadalasang ginagamit bilang unang linya ng depensa, na may idinagdag na mu-metal lining para sa mga kritikal na panloob na layer sa mga precision application.

3. Bakal na elektrikal (Silicon Steel)

Bakal na elektrikal , tinatawag ding silicon steel, ay isang bakal na haluang metal na may nilalamang silikon na 1–4.5%. Pinapabuti ng silicon ang electrical resistance (binabawasan ang pagkawala ng enerhiya mula sa eddy currents) at pinatataas ang permeability sa ilang partikular na oryentasyon. Ito ang karaniwang materyal para sa mga core ng transpormer at mga lamination ng de-koryenteng motor, kung saan dapat nitong hawakan nang mahusay ang mga alternating magnetic field nang walang labis na pagbuo ng init.

4. aluminyo at tanso (para sa AC/EMF Shielding)

Ang aluminyo at tanso ay non-magnetic ngunit mahusay na conductor ng kuryente. Para sa alternating magnetic field at electromagnetic interference (EMI) , ang mga metal na ito ay nagbibigay ng panangga sa pamamagitan ng induction ng eddy currents. Kapag ang isang alternating magnetic field ay pumasok sa isang konduktor, ito ay nag-uudyok ng mga pabilog na alon na bumubuo ng isang magkasalungat na magnetic field, na epektibong nagpapahina sa orihinal na field.

Ang tanso ay mas mabigat at mas mahal kaysa sa aluminyo ngunit nag-aalok ng mas mataas na conductivity. Ang aluminyo ay mas magaan at madalas na ginustong para sa malalaking shielding enclosures. Ang alinman sa materyal ay hindi epektibo laban sa mga static na magnetic field.

5. Ferrite materyals

Ang Ferrite ay isang ceramic compound na ginawa mula sa iron oxide na sinamahan ng iba pang mga metal oxide (gaya ng manganese, zinc, o nickel). Ang mga ferrite ay mayroon mataas na resistensya ng kuryente , na ginagawang partikular na epektibo ang mga ito sa matataas na frequency kung saan ang mga pagkalugi ng eddy current ay magpapainit ng mga metal na kalasag. Ang mga ferrite bead, core, at tile ay malawakang ginagamit sa electronics para sugpuin ang high-frequency EMI at radio-frequency interference (RFI).

6. Superconductors

Sa napakababang temperatura, ang mga superconducting na materyales ay nagpapakita ng Meissner effect — ganap nilang pinaalis ang mga magnetic field mula sa kanilang interior, na lumilikha ng perpektong magnetic shielding. Ito ay ginagamit sa mga advanced na physics research at quantum computing application. Gayunpaman, ang pangangailangan para sa cryogenic cooling ay ginagawang hindi praktikal ang mga superconductor para sa pang-araw-araw na shielding.

Paghahambing ng Materyal na Magnetic Shielding

Inihahambing ng talahanayan sa ibaba ang mga pinakakaraniwang ginagamit na materyales para sa pagharang ng mga magnetic field sa mga pangunahing pagganap at praktikal na pamantayan:

Ano ang HINDI Hinaharang ang Magnetic Fields?

Maraming tao ang nagulat na malaman na ang mga karaniwang materyales ay nag-aalok ng kaunti o walang proteksyon laban sa mga magnetic field. Ang pag-unawa sa mga limitasyong ito ay mahalaga para sa wastong disenyo ng kalasag.

• Plastic at goma: Ang mga non-conductive na materyales na ito ay ganap na transparent sa magnetic field ng lahat ng frequency.
• Kahoy: Walang shielding properties ng anumang uri.
• Salamin: Ganap na transparent sa parehong static at alternating magnetic field.
• nangunguna: Sa kabila ng nauugnay sa radiation shielding, ang lead ay walang espesyal na magnetic shielding properties.
• Hindi kinakalawang na asero (austenitic): Ang karaniwang 304 at 316 na grado ng hindi kinakalawang na asero ay hindi magnetiko dahil sa kanilang kristal na istraktura, na nagbibigay ng kaunting magnetic shielding. Tanging ang mga ferritic at martensitic na grado ay magnetically kapaki-pakinabang.
• Konkreto at ladrilyo: Walang magnetic shielding effect.
• Tubig: Ang tubig ay diamagnetic ngunit sa isang napakaliit na antas lamang - mahalagang walang praktikal na epekto ng panangga.

Mga Karaniwang Aplikasyon ng Magnetic Shielding

Medical Imaging (MRI)

Ang mga MRI machine ay bumubuo ng napakalakas na magnetic field (1.5T hanggang 7T). Ang pagtatanggol sa silid na may mu-metal at iba pang ferromagnetic na materyales ay pumipigil sa field na makagambala sa mga kalapit na elektronikong kagamitan at pinipigilan ang mga panlabas na ferromagnetic na bagay na maakit sa makina — na maaaring magdulot ng panganib sa buhay.

Consumer Electronics

Kasama sa mga smartphone, laptop, at audio equipment ang mga panloob na magnetic shielding layer — kadalasang gawa sa manipis na mu-metal foil o ferrite sheets — upang pigilan ang magnetic field ng mga speaker, motor, at wireless charging coil na makagambala sa iba pang bahagi gaya ng mga sensor o display screen.

Mga Power Transformer at Kagamitan sa Pamamahagi

Ang mga core ng transformer na ginawa mula sa mga de-koryenteng bakal ay mahusay na gumagabay at naglalaman ng alternating magnetic flux, na nag-maximize ng kahusayan sa paglipat ng enerhiya at nagpapaliit sa mga naliligaw na field. Ang mga bakal na enclosure sa paligid ng mga transformer ng pamamahagi ay higit na nagpapababa sa panlabas na bakas ng magnetic field.

Militar at Depensa

Gumagamit ang mga sasakyang pandagat ng mga degaussing system at magnetic shielding upang bawasan ang kanilang magnetic signature, na ginagawang mas mahirap silang matukoy ng mga mina na na-trigger ng magnetically. Pinoprotektahan din ang mga sensitibong onboard electronics mula sa sariling malaking magnetic infrastructure ng barko.

Mga Instrumentong Pang-agham na Pananaliksik

Ang mga electron microscope, magnetometer, at mga bahagi ng particle accelerator ay dapat na protektahan mula sa mga ambient magnetic field (kabilang ang field ng Earth) upang gumana nang tumpak. Maaaring bawasan ng mga multi-layered na mu-metal na enclosure ang panloob na field sa malapit sa zero para sa mga naturang application.

Wireless Charging at Mga Payment Card

Ang mga manipis na ferrite sheet ay inilalagay sa likod ng mga wireless charging coil sa mga telepono at smartwatches upang maiwasan ang alternating magnetic field sa pag-init ng mga bahagi ng metal device at upang mapabuti ang kahusayan ng pagkabit. Kasama sa mga credit card na may magnetic stripes ang mga katulad na manipis na shielding layer.

Static Magnetic Shielding kumpara sa EMF Shielding: Mga Pangunahing Pagkakaiba

Ang pagpili ng tamang shielding approach ay nangangailangan ng pag-unawa kung ikaw ay nakikitungo sa isang static magnetic field o isang time-varying electromagnetic field. Ang talahanayan sa ibaba ay nagbubuod ng mga pangunahing pagkakaiba:

Ang Konsepto sa Lalim ng Balat

Para sa AC magnetic field, ang lalim ng balat ay isang kritikal na parameter ng disenyo. Inilalarawan nito kung gaano kalalim ang pagpasok ng isang alternating electromagnetic field sa isang konduktor bago ma-attenuated sa 1/e (~37%) ng surface value nito. Sa mas mataas na frequency, bumababa ang lalim ng balat — ibig sabihin ay epektibo ang mga mas manipis na kalasag. Sa mas mababang frequency (tulad ng 50–60 Hz power line frequency), malaki ang lalim ng balat, na nangangailangan ng mas makapal o mas maraming conductive na materyales para sa epektibong shielding.

Mga Madalas Itanong (FAQ)

Konklusyon

Ang pag-unawa kung ano ang humaharang sa mga magnetic field ay nangangailangan ng pag-alam sa uri ng field na iyong kinakaharap. Para sa mga static na magnetic field, ang mga ferromagnetic na materyales na may mataas na permeability — lalo na ang mu-metal, malambot na bakal, at de-koryenteng bakal — ang mga pinakamahusay na pagpipilian. Para sa mga alternating electromagnetic field at EMI, ang mga conductive na materyales tulad ng copper at aluminum, pati na rin ang ferrite composites, ay nagbibigay ng epektibong shielding sa pamamagitan ng eddy current mechanisms.

Walang solong materyal ang gumagana nang perpekto sa lahat ng sitwasyon. Ang pinakamahusay na magnetic shielding solution ay inengineered para sa partikular na uri ng field, frequency range, field strength, at geometric na kinakailangan ng application. Sa hinihingi na mga aplikasyon, maraming mga layer ng iba't ibang mga materyales ay pinagsama upang makamit ang kinakailangang attenuation sa isang malawak na hanay ng mga uri ng field at frequency.

Mga pangunahing praktikal na takeaways: gamitin mu-metal para sa precision static shielding , electrical steel para sa transpormer at motor shielding , tanso o aluminyo para sa AC at RF enclosures , at ferrite para sa high-frequency na pagsugpo sa EMI . Iwasang ipagpalagay na ang mga karaniwang materyales tulad ng plastik, kongkreto, o salamin ay nag-aalok ng anumang proteksyon — hindi.
